MPLS (Multi Protocol Label Switching) – parte 2

Como iniciado no primeiro post, em uma rede com arquitetura MPLS cada roteador da topologia possui uma designação que define a sua posição e atribuição na topologia:

  • CE (Customer Edge Router) – possui a função de prover conectividade para a rede MPLS e é situado na “borda do cliente”. Não encaminha e nem troca labels.
  • PE (Provider Edge Router) – é responsável pela conexão entre uma rede IP (rede do cliente) e a rede MPLS (rede da Operadora/Provider)
  • P (Provider Edge Router) – é responsável pelo encaminhamento de pacotes baseando-se nos labels.

Label Switch Router

Diversas documentações também atribuem um nome mais genérico para roteadores que tratam o recebimento e encaminhamento de pacotes MPLS, chamados de Label Switch Routers(LSR). Na topologia, os LSR podem ser chamados de:

  • Ingress LSRs – responsáveis por receber um pacote não “rotulado” e inserir o Label
  • Egress LSRs – responsáveis por receber um pacote “rotulado” e remover o Label
  • Intermediate LSRs – responsáveis por inserir, encaminhar e trocar Labels.

Os Roteadores LSRs são responsáveis por três operações principais para encaminhamento de pacotes e/ou labels: POP (remover o label), PUSH (inserir o label) ou SWAP (trocar o label).

A seqüência de Roteadores LSRs que são responsáveis pela comutação de um pacote com label em uma rede MPLS, é chamada de LSP (Label Switched Path).

O LSP é definido como o caminho por onde os pacotes irão passar numa rede MPLS. No momento em que um pacote entra numa rede MPLS, este é associado a uma classe de equivalência (FEC) e assim é criado um LSP relacionado a esta FEC.

Como a criação de uma LSP só ocorre na entrada de uma rede MPLS, os LSR ( Label Switch Router) da nuvem só terão o trabalho de fazer as trocas dos rótulos (swap), encaminhando assim o pacote de acordo com o LSP determinado anteriormente, não havendo mais a necessidade de fazer o roteamento dos pacotes (somente a comutação via Label).

Protocolos de distribuição de Labels

Atualmente são utilizados 2 principais protocolos para distribuição de Rótulos em uma rede MPLS, (daremos um foco especial no LDP):

  • Label Distribution Protocol (LDP)
  • Resource Reservation Protocol – Traffic Engineering (RSVP-TE)

O vinculo de Rótulos é a associação de um label a um prefixo (rota). O LDP trabalha em conjunto com um IGP (OSPF, IS-IS, etc) para anunciar os vínculos de labels (binding) para as rotas, como por exemplo, em um backbone. Conforme desenho abaixo:

Resumidamente, é atribuído um valor de label para cada prefixo. No exemplo abaixo segue o exemplo da configuração do LDP em um Roteador P com o processo OSPF em um roteador com IOS Cisco.

Exemplo de Configuração do Roteador P

ip cef
mpls ip
mpls ldp router-id loopback 0
!
int loo 0
ip add 10.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 10.1.1.5 255.255.255.252
 mpls label protocol ldp
 mpls ip
!
interface FastEthernet0/1
 ip address 10.1.1.1 255.255.255.252
 mpls label protocol ldp
 mpls ip
!
!
router ospf 1
 log-adjacency-changes
 network 10.1.1.0 0.0.0.3 area 0
 network 10.1.1.4 0.0.0.3 area 0
 network 10.2.2.2 0.0.0.0 area 0
!
----------------------------------------------

R2#show mpls forwarding-table
Local  Outgoing    Prefix            Bytes tag  Outgoing   Next Hop
tag    tag or VC   or Tunnel Id      switched   interface
23     Pop tag     10.1.1.0/30       636      Fa0/0      point2point
24     Pop tag     10.1.1.4/30       641          Fa0/1      point2point
25     26          192.168.1.0/24    234          Fa0/0      point2point
26     30         192.168.1.0/24     143          Fa0/1      point2point
27     28         192.168.2.0/30     143          Fa0/1      point2point
-
R2#show mpls ldp neighbor
    Peer LDP Ident: 10.1.1.2:0; Local LDP Ident 10.1.1.5:0
        TCP connection: 10.1.1.2.646 - 10.1.1.1.11012
        State: Oper; Msgs sent/rcvd: 21/21; Downstream
        Up time: 00:10:29
        LDP discovery sources:
          FastEthernet0/0, Src IP addr: 10.1.1.2
        Addresses bound to peer LDP Ident:
          10.1.1.2
    Peer LDP Ident: 10.1.1.6:0; Local LDP Ident 10.1.1.5:0
        TCP connection: 10.1.1.6.11000 - 10.1.1.5.646
        State: Oper; Msgs sent/rcvd: 28/31; Downstream
        Up time: 00:16:00
        LDP discovery sources:
          FastEthernet0/1, Src IP addr: 10.1.1.6
        Addresses bound to peer LDP Ident:
          10.1.1.6        192.168.1.0      192.168.2.0


Referências

http://www.gta.ufrj.br/grad/04_2/MPLS/conceitos.htm
http://blog.ccna.com.br/2008/09/12/multi-protocol-label-switching-mpls-parte-3/

Custo OSPF

O protocolo OSPF permite a todos roteadores em uma área ter a visão completa da topologia. O protocolo possibilita assim a decisão do caminho mais curto baseado no custo que é atribuído a cada interface, com o algoritmo Dijkstra. O custo de uma rota é a soma dos custos de todas as interfaces de saída para um destino. Por padrão, os roteadores calculam o custo OSPF baseado na fórmula Cost =Reference bandwidth value / Link bandwidth.

Caso o valor da “largura de banda de referência” não seja configurado, os roteadores usarão o valor de 100Mb para cálculo. Por exemplo, se a interface for 10Mb, calcularemos 100Mb dividido por 10Mb, então o custo da interface será 10. Já os valores fracionados, serão arredondados para valor inteiro mais próximo e toda velocidade maior que 100Mb será atribuído o custo 1.

Veja no exemplo abaixo o custo que o R1 atribui as suas interfaces:

R1#show ip ospf interface ethernet 1/1
Ethernet1/1 is up, line protocol is up
 Internet Address 192.168.13.1/24, Area 0
 Process ID 1, Router ID 1.1.1.1,Network Type BROADCAST,Cost: 10
! saída omitida

R1#show ip ospf interface ethernet 1/0
Ethernet1/0 is up, line protocol is up
 Internet Address 192.168.12.1/24, Area 0
 Process ID 1, Router ID 1.1.1.1,Network Type BROADCAST,Cost: 10
! saída omitida  e o custo atribuído para a Loopback é 1
R1#show ip ospf interface loo 1
Loopback1 is up, line protocol is up
 Internet Address 1.1.1.1/24, Area 0
 Process ID 1, Router ID 1.1.1.1, Network Type LOOPBACK, Cost: 1

O custo do Roteador R1 para a Loopback do Roteador R2 será 11.

R1#show ip route | inc 2.2.2.2
O       2.2.2.2 [110/11] via 192.168.12.2, 01:01:46, Ethernet1/0

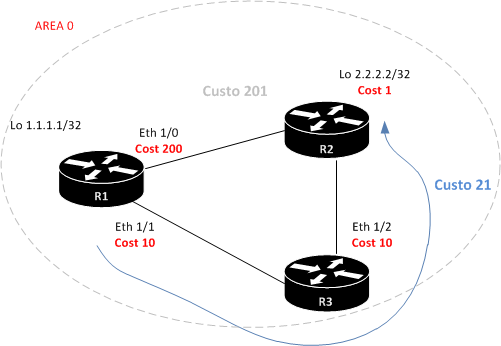

Alterando o custo de uma interface …

R1#interface Ethernet1/0
ip ospf cost 200
! Alterando o custo da interface para 200

R1#show ip route 2.2.2.2
Routing entry for 2.2.2.2/32
Known via "ospf 1", distance 110, metric 21, type intra área
Last update from 192.168.13.3 on Ethernet1/1, 00:10:06 ago
Routing Descriptor Blocks:
* 192.168.13.3, from 2.2.2.2, 00:10:06 ago, via Ethernet1/1
Route metric is 21, traffic share count is 1


Caso seja necessário alterar a referência para largura de banda utilize o seguinte comando em um roteador Cisco IOS:

R1(config)# router ospf 100
R1(config-router)#auto-cost reference-bandwidth ?
    The reference bandwidth in terms of Mbits per second

O “auto-cost reference-bandwidth 100″ é o default para 100Mb, onde 100Mb na topologia tem o custo = 1 .  Assim, para ter links 1G com o custo = 1 , o “auto-cost…” deve ser configurado como 1000. Se a referência for links 10G , “auto-cost…” seria 10000 , para 100G, seria 100000 .

Obs: Lembre-se de sempre manter o “auto-cost reference-bandwidth” consistente em todos os roteadores para evitar comportamentos inesperados no roteamento.

Até logo!

OSPF – Tipos de LSA’s (Summary LSA – Tipo 4 – ASBR)

Todos os Roteadores de uma área OSPF possuem a visão completa dos links daquela área e a partir dessa visão calculam individualmente qual o melhor caminho para determinado destino.

Para a formação da tabela dos links, chamado de LSDB, o OSPF baseia-se nos LSA’s (Link State Advertisements) para transmitir informações para os Roteadores Vizinhos. Os principais tipos de LSA’s são:

Tipo 1 – Representa um Roteador
Tipo 2 – Representa o DR
Tipo 3 – Representam os links de outra Area OSPF declarados por um ABR
Tipo 4 – Representa um ASBR (Autonomous System Border Router)
Tipo 5 – Representa uma rota externa ao domínio OSPF
Tipo 7 – Usado em áreas NSSA.

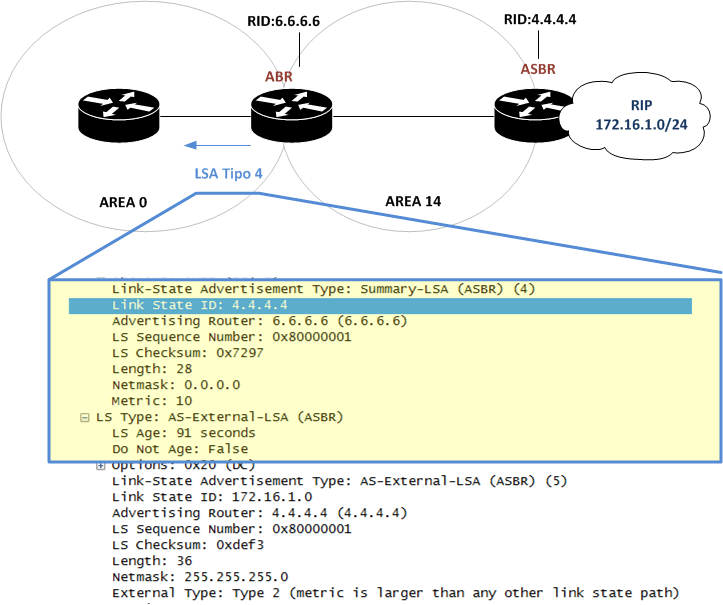

OSPF – LSA Tipo 4 (Summary LSA – ASBR)

Os LSA’s do tipo 4 são gerados pelos Roteadores ABR (Area Border Router), informando o Router ID e o custo para o Roteador ASBR fora da área.

Os Roteadores ASBR são responsáveis por redistribuir destinos externos dentro do processo OSPF, como por exemplo, RIP, Rotas estáticas, interfaces diretamente conectadas não inseridas no OSPF e etc.

  • LS Age: Tempo em segundos que o LSA foi originado.
  • Options: Identifica capacidades opcionais suportadas pelo Roteador como circuitos por demanda e etc.
  • LS Type: Representa o tipo do LSA, neste post citaremos o tipo 4
  • Link-State ID: Representa o ID do ASBR.
  • Advertising Router: identifica o Router ID do Roteador que está gerando o LSA.
  • LS Sequence Number: Identifica os novos LSAs pelo numero de seqüência. Incrementando sequencialmente entre 0x80000001 e 0x7FFFFFFF.
  • LS Checksum: Verifica o checksum no LSA
  • Length: Identifica o tamanho do LSA.
  • Network Mask: No caso do ASBR o valor da mascara será 0.0.0.0
  • metric: Métrica para o destino
  •  TOS e TOS metric: Representam o tipo de Serviço e geralmente são marcados com o valor 0

Referências

TCP/IP, Volume I 2nd Edition (Jeff Doyle, Jennifer Carroll)

Rota estática flutuante (floating static route)

Uma rota estática flutuante é uma rota com uma distância administrativa maior do que a estabelecida por padrão em Switches e Roteadores. Por exemplo, no IOS da Cisco as rotas estáticas possuem distância administrativa com o valor 1 e o protocolo OSPF com o valor 110, nesse caso pelo fato da menor distância administrativa ser escolhida quando duas rotas idênticas (com a mesma “rede” e “máscara de rede”) são aprendidas de maneiras distintas pelo roteador, o dispositivo escolherá o processo com menor AD ( administative distance/ distancia administrativa).

Como exemplo, poderíamos imaginar um roteador com 2 links, em um deles a rota 192.168.1.0/24 pode ser aprendida via OSPF e nesse caso precisaremos encaminhar o tráfego para esse link como principal. Já como backup configuraríamos a rota estática 192.168.1.0/24 com a distância administrativa com o valor 250 apontando para o next-hop do segundo link.

Quando o primeiro link apresentar problemas, o processo OSPF perceberá a falha e removerá a rota 192.168.1.0/24 aprendida dinamicamente e começará a utilizar a rota estática (não utilizada anteriormente) com o mesmo endereço 192.168.1.0/24 configurada para encaminhar os pacotes para o segundo link.

Quando o OSPF voltar a funcionar com o restabelecimento do primeiro link (incluindo novamente a rota 192.168.1.0/24 de maneira dinâmica), a rota estática deixará de ser utilizada.

Rt(config)# ip route 192.168.1.0 255.255.255.0 172.17.1.2 250

Obs: Lembre-se que a rota estática só entrará na tabela de roteamento se a interface correspondente ao próximo salto (next-hop) estiver UP.

Caso tenham alguma dúvida sobre o assunto, deixe um comentário.

http://pt.wikipedia.org/wiki/Dist%C3%A2ncia_administrativa
