Switch

RSPAN

Diego DiasLeave a comment

A feature de espelhamento de porta – técnica para cópia do tráfego de uma ou mais portas para outra porta com fins de análise, estatísticas, coleta, entre outros – é chamada pela Cisco de SPAN (Switched Port Analyzer).

A configuração para a maioria dos Switches Cisco com IOS é bem simples e é necessário somente escolher a porta ou VLAN de origem da coleta e depois o destino para o tráfego que será copiado:

Switch# configure terminal
Switch(config)# monitor session 1 source interface fa0/11
! Definindo a interface de origem para cópia do tráfego
Switch(config)# monitor session 1 destination interface fa0/12
!  Definindo o destino do tráfego copiado

Além disso, podemos escolher se o tráfego espelhado será somente de transmissão (tx) ou recepção (rx) para a porta desejada

Switch(config)# monitor session 1 source interface fa0/09 rx
Switch(config)# monitor session 1 source interface fa0/10 tx

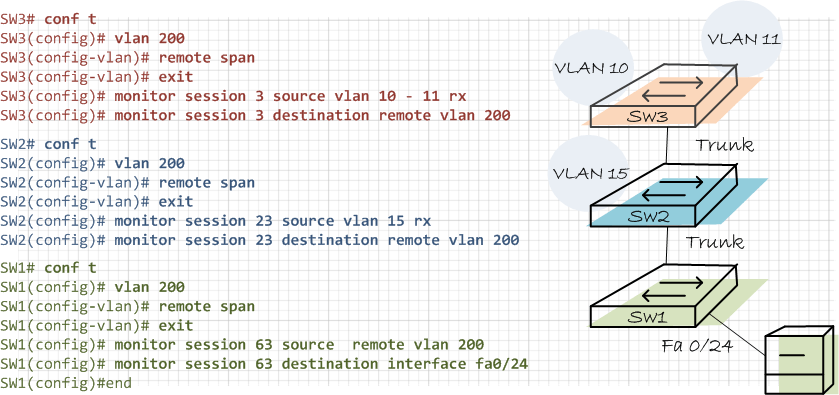

Caso o servidor de coleta esteja em um Switch diferente da origem do tráfego desejado é possível atribuir a função de trânsito para uma VLAN transportar o tráfego espelhado e estender a VLAN até o Switch que o Servidor de coleta está conectado – essa funcionalidade é chamada de RSPAN (Remote SPAN). Abaixo demonstramos a configuração juntamente com a topologia.

No Switch 3, encaminharemos o tráfego de entrada da VLAN 10 e 11 para a VLAN 200 (remote SPAN). O Switch 2 fará transito para a VLAN remote SPAN e encaminhará também o tráfego de entrada da VLAN 15. O Switch 1 encaminhará todo o tráfego da copiado para a VLAN remote SPAN para interface fa0/24, conectada ao servidor de coleta.

Obs:
– O RSPAN não suporta o monitoramento de pacotes BPDU ou outros protocolos de comutação da Camada 2.
– A VLAN do RSPAN é configurada apenas em portas trunk e não em portas de acesso. Para evitar tráfego que o indesejado na VLAN RSPAN, verifique se o a funcionalidade VLAN “remote span” é suportada em todos os Switches participantes.
– Não pode haver nenhuma porta de acesso associada com a VLAN do RSPAN
– Os pacotes CDP não são encaminhados na VLAN configurada por RSPAN. Desabilite o CDP em todas as interfaces que transportam RSPAN VLAN nos dispositivos conectados ao switch.

Até logo

DHCP Snooping

Diego DiasLeave a comment

A feature DHCP Snooping permite a proteção da rede contra Servidores DHCP não autorizados.

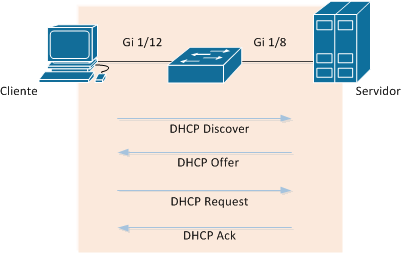

Com o DHCP Snooping configurado, o Switch inspeciona as mensagens DHCP entre uma máquina cliente e servidor com a troca das mensagens: DHCP Discover, DHCP Offer, DHCP Request e o DHCP Ack, como o desenho abaixo:

O comando “ip dhcp snooping” configurado globalmente habilita o serviço no Switch.

Com o serviço habilitado, informe explicitamente qual VLAN deverá filtrar as mensagens DHCP Offer e DHCP Ack ; com o comando “ip dhcp snooping vlan vlan-range”.

ip dhcp snooping
! Habilitando o processo globalmente
ip dhcp snooping vlan 20
! Habilitando o dhcp snooping na vlan 20

Os comandos listados restringirão todas as portas do Switch na VLAN 20 como untrusted (não confiável). Filtrando todas as mensagens de oferta do serviço DHCP (a solicitação de serviço DHCP pela máquina cliente não sofrerá nenhuma restrição).

Para o funcionamento do “Servidor DHCP válido” deveremos configurar a porta do Servidor como trusted (confiável) , incluíndo as portas de UpLink.
No Exemplo, configuraremos o dhcp-snooping no Switch com a porta GigabitEthernet 1/8 conectada ao servidor DHCP válido como trust.

Configuração

Switch#conf t
Switch(config)#interface GigabitEthernet1/8
Switch(config-if)#ip dhcp snooping trust

Visualisando

O DHCP-Snooping constrói uma tabela que contém o endereço IP liberado pelo servidor DHCP vinculado ao endereço MAC.

Switch# show ip dhcp snooping binding
MacAddress   IpAddress      Lease(sec) Type  VLAN  Interface
00:FF:16:89:E6:88 192.168.20.2 86250   dhcp-snooping  10  Gi1/12

Switch# show ip dhcp snooping
Switch DHCP snooping is enabled
DHCP snooping is configured on following VLANs:
20
DHCP snooping is configured on the following Interfaces:
Insertion of option 82 is enabled
   circuit-id format: vlan-mod-port
    remote-id format: MAC
Option 82 on untrusted port is not allowed
Verification of hwaddr field is enabled
Interface                    Trusted     Rate limit (pps)
------------------------     -------     ----------------
GigabitEthernet 1/8          yes         unlimited
GigabitEthernet 1/12         no          unlimited

Dúvidas e sugestões, deixe um comentário! ;)

Referências
https://supportforums.cisco.com/pt/blog/153731

5 ERROS COMETIDOS NA CONFIGURAÇÃO DO SPANNING-TREE

Diego DiasLeave a comment

No vídeo descrevemos os 5 (cinco) erros geralmente cometidos na configuração do Spanning-Tree.

O conteúdo oferece boas dicas sobre como evitar os erros comuns na configuração do Spanning-Tree, fornecendo orientações úteis para solucionar problemas.

COMO ESCOLHER UM SWITCH DE REDE?

Diego DiasLeave a comment

O mercado de TI oferece uma grande variedade de modelos de switches para os mais diversos fins.

Nesse video montamos uma lista de itens que pode te ajudar a qualificar o equipamento adequado com alguns simples pontos.

– Perfil do equipamento;
– Definir os ativos que conectarão ao Switch;
– Infra;
– Funcionalidades;
– Throughput;
– Integração com os equipamentos de outros fabricantes da rede ;
– Profissionais capacitados na equipe para gerenciamento;
– Troubleshooting;
– Robustez/ Credibilidade do fabricante / Garantia;
– Custo $$$;

NAC – Network Access Control – Por que devemos utilizar?

Diego DiasLeave a comment

O Controle de Acesso à Rede, ou NAC (Network Access Control) tem como objetivo proteger a rede contra ameaças, garantindo que apenas dispositivos autorizados e em conformidade com as políticas de segurança tenham acesso à rede.

Como escolher um transceiver para o seu switch, controladora e roteador Cisco?

Diego DiasLeave a comment

A página https://tmgmatrix.cisco.com/ auxilia os administradores de rede e parceiros a identificar quais são os transceivers compatíveis para cada equipamento Cisco. O site possui um mecanismo de busca que auxilia a pesquisa por tipo de transceiver, Part Number, modulo ou dispositivo de rede.

Uma vez identificado os transceivers compatíveis a página ainda oferece mais detalhes para cada um dos tipos de transceivers como padrões, distâncias, compatibilidade com DOM, IOS, se o transceiver é EoS/EoL e assim por diante.

VLAN DESIGN – COMO PLANEJAR MELHOR A SEGMENTAÇÃO DE REDES

Diego DiasLeave a comment

Nesse vídeo listamos alguns pontos para um melhor planejamento na segmentação de redes com a utilização de VLANs.

TOPOLOGIA DE REDE CAMPUS – NETWORK DESIGN – 2 E 3 CAMADAS

Diego DiasLeave a comment

A integração da rede campus utilizando dados, voz e vídeo torna-se essencial para a alta disponibilidade e impulsionamento dos negócios. Logo, uma rede local (LAN) projetada corretamente é um requisito fundamental, pois uma rede construída de forma hierárquica torna mais fácil o seu gerenciamento, expansão e troubleshooting para detecção de problemas. O design de rede hierárquico envolve a divisão da rede em camadas discretas, facilitando escalabilidade e desempenho.
